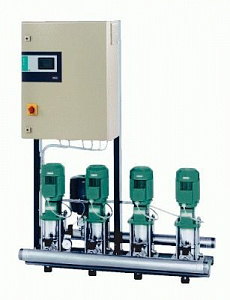

Установки водоснабжения COR-3MVIS407/CC-EB-R

Тип

Установка повышения давления с 2–6 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с мокрым ротором

Применение

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

• Комфортабельная установка, отвечающая всем требованиям нормы DIN 1988
• 2-6 параллельно включенных вертикальных высоконапорных центробежных насосов серии MVIS, полностью выполненных из нержавеющей стали
• Почти бесшумно работающая система благодаря применению высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором серии MVIS
• Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
• Установки, отвечающие требованиям заказчика, по заказу

Технические данные

• Подключение к сети 3~230/400 В, 50 Гц
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями EVU
• Температура перекачиваемой среды макс. 50 °C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Номинальные внутренние диаметры для подсоединения R 2, R 2½
• Класс защиты IP 44

Оснащение/функции

• 2-6 насосов на установку
• Автоматическое управление насосами через CC-контроллер
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Система трубопроводов из нержавеющей стали1.4571
• Шаровой запорный кран/кольцевой запорный клапан на каждом насосе, со всасывающей и напорной сторон
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• атчик давления со стороны отводящего трубопровода
• Манометр (со стороны подводящего трубопровода) приобретается опционально
• Манометр (со стороны отводящего трубопровода)
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

• Фундаментная рама: оцинкованная, с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции; другие исполнения по запросу
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 6 параллельно включенных насосов серии MVIS 2.., MVIS 4.. и MVIS 8..; все части, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301
• Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения с напорной стороны из POM с допуском DVGW в корпусе из CuZn
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort-контроллера
• Индикация давления: со стороны подводящего и отводящего трубопроводов через манометр (ø 63 мм); дополнительная цифровая индикация конечного давления на сенсорном дисплее Comfort-контроллера
• Прибор управления/регулятор: в серийном исполнении установка оснащается Comfort-регулятором CC; при использовании установок COR он оснащается частотным преобразователем для регулирования частоты вращения основного насоса

Материалы

• Рабочие колеса нержавеющая сталь 1.4301
• Секции из нержавеющей стали 1.4301
• Корпус насоса из нержавеющей стали 1.4301
• Вал нержавеющая сталь 1.4122
• Уплотнение из EPDM (EP 851)
• Нижняя часть корпуса из нержавеющей стали 1.4301
• Напорный кожух из нержавеющей стали 1.4301
• Подшипники из графита, пропитанного синтетической смолой
• Основание насоса EN-GJL-250

Объем поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
