Опоры Трубопровода
Опоры трубопровода
Опорные элементы используются для удерживания труб в заданном положении, также предотвращают коррозию металла. Трубы не контактируют прямо с землей, бетоном, асфальтом. Исключается излишнее увлажнение и воздействие агрессивных веществ на защитные покрытия.
По конструкции опоры делятся на следующие категории:
· неподвижные (стационарные);
· подвижные (мобильные, скользящие);
· подвесные.
Отдельную группу составляют подвижные и неподвижные опоры трубопроводов в пенополиуретановой изоляции. Прослойка ППУ (поролон) обеспечивает эластичное соединение, что препятствует возникновению царапин, деформациям и прочим механическим повреждениям. Улучшает теплоизоляцию и влагоизоляцию, устраняет влияние вибрации, передающейся через жесткие контакты.
Неподвижные опоры под трубопроводы
Отсутствие смещения труб во время эксплуатации важно для многих отраслей промышленности и коммунального хозяйства. Так, неподвижные опоры трубопроводов тепловых сетей надежно держат коммуникации, заполненные горячей водой. Если трубы подвергаются существенным сдвигам или встряскам, возможны разрывы сварных швов или расхождение фланцев с аварийными последствиями. В сфере транспортировки газа, на водопроводе и канализации неподвижная опора стальных трубопроводов тоже препятствует утечкам.
Существуют многочисленные модификации опорных частей. Правильная расстановка неподвижных опор трубопроводов так же важна, как и выбор геометрических форм. Следует учитывать, что трубные держатели рассчитаны на длительный срок службы, и со временем способны заглубляться в грунт или деформироваться при неправильных инженерных расчетах.
Основные типы неподвижных опор трубопроводов:
· трубчатые, плотно охватывают и крепко удерживают трубы;
· корпусные, состоят из широких колец;
· тавровые, с дополнительными ребрами жесткости;
· швеллерные, в виде корыта-подставки.
Каталоги включают в себя десятки типоразмеров, среди которых нетрудно выбрать подходящие для поставленных целей. При отсутствии необходимых устройств в числе готовых изделий можно заказать изготовление по специальным схемам.
Тавровые подразделяются на приварных и хомутовые. Сварка надежнее закрепляет трубу, но разобрать соединение невозможно. Хомутовые являются разборными и предоставляют больше возможностей для подгонки по размерам. Трубчатая или швеллерная неподвижная опора для крепления тяжелых трубопроводов хорошо держит значительный вес за счет увеличения площади контакта и более равномерного распределения нагрузки.
Наибольшее распространение получили опоры неподвижные для трубопроводов из горячекатаных профилей. Сталь, подвергнутая горячему прокату, представляет собой экономный материал с высокой прочностью, долговечный при соблюдении условий эксплуатации. Для стальных изделий необходимы герметичные защитные покрытия.
Подвижные опоры под трубопроводы
Подвижность позволяет перемещать крепления и регулировать подвеску по длине. Когда происходит чрезмерное провисание на каком-либо участке, а соседние не подвержены деформациям, скользящие подвижные опоры для стальных трубопроводов перемещаются под проблемные места. Основные конструкционные типы подвижных опор трубопроводов близки к тем, которые применяются при изготовлении неподвижных. Но отличаются меньшей длиной и пригодностью к перемещению со сравнительно небольшими усилиями.
Изготовленные в соответствии с ГОСТ 22130 86 опоры трубопроводов подвижные являются надежными конструктивными элементами. Распространены на коммуникациях государственного значения и уложенных крупными компаниями. Сводят к минимуму риски аварийных ситуаций, требуют меньших затрат на проведение плановых или срочных ремонтов в сравнении с изготовленными по ТУ.
Подвесные опоры для трубопроводов

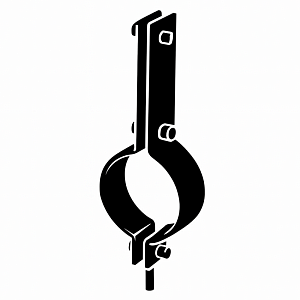

Жесткие или пружинные подвесы востребованы в случаях, когда невозможно уложить коммуникации на прочное основание. В частности, под пролетами мостов, на путепроводах, при пересечении крупных трубопроводных магистралей. Зачастую используются совместно с неподвижными опорами вертикальных трубопроводов, так как трубы изгибаются при прокладке, принимают сложные геометрические формы. Жесткие варианты обходятся дешевле, пружинные лучше с технической точки зрения. Подвесы должны закрепляться на надежной основе, способной выдержать соответствующий вес, не только самих опорных деталей, но и заполненного участка трубы.
Опоры для трубопроводов в ППУ изоляции
Пенополиуретановый слой изолирует трубы от действия воды, кислотных осадков, солнечных лучей, выветривания и прочих факторов, вредных для металла. В дополнение к оцинковке, лакокрасочным покрытиям и обработке битумом это существенно продлевает срок службы коммуникаций. На тепловых или водопроводных сетях ППУ также защищает от холода, препятствует замерзанию жидкости или минимизирует теплопотери. Пенополиуретан пригоден для покрытия наземных и подземных коммуникаций, часто в сочетании с тканевой обмоткой и обработкой битумом.
Набивные сальники для трубопроводов
В местах прохождения труб через стены или другие капитальные конструкции применяются набивные сальники серии ТМ. Эти элементы обеспечивают механическую, термическую и физико-химическую защиту металлоизделий, также являются частью опорной системы. Охватывая трубу по периметру, сальник мягко контактирует с поверхностью металла, покрытой цинком или эмалью. Предпочтительна набивка из стекловаты, чтобы исключить повреждение грызунами, устраивающими гнезда в органических материалах. Кроме того, минеральный наполнитель меньше подвержен разрушающему действию природных и искусственных факторов.
Если возникают затруднения при подборе изделий из каталога, консультанты помогут найти лучшие. К основным параметрам при выборе относится диаметр трубы и масса погонного метра. Существуют нюансы, связанные с транспортировкой агрессивных жидкостей.
