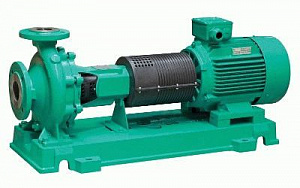

Насос на фундаментальной раме с осевым всасыванием NLG300/400-90/4

Тип

Насос на фундаментальной раме с осевым всасыванием

Применение

• Перекачивание чистой или слабо загрязненной воды (макс. 20 частей на миллион) без твердых примесей для целей циркуляции, подачи и повышения давления
• Для перекачивания холодной и горячей воды (по VDI 2035) без абразивных включений в системах отопления, кондиционирования и охлаждения
• Для использования в системах коммунального водоснабжения и ирригации, в оборудовании для зданий и сооружений, в общих отраслях промышленности, на электростанциях и т. д.

Особенности/преимущества продукции

• Моторы в серийном исполнении с технологией IE2 с более высоким коэффициентом полезного действия
• Сниженные затраты за срок службы насоса благодаря оптимизированному КПД.
• Скользящее торцевое уплотнение, принудительно омываемое и независимое от направления вращения.
• Заменяемое разделительное кольцо
• Низкие значения высоты столба жидкости над всасывающим патрубком насоса (NPSH), оптимальные кавитационные характеристики
• Высокая доступность стандартных двигателей по IEC в любой стране мира

Объем поставки

• Насос со свободным концом вала или
• насос на фундаментной раме с муфтой и защитой муфты или
• полностью монтированный на фундаментальной раме насос с электромотором
• Инструкция по монтажу и эксплуатации

Материалы

• Корпус насоса и нажимная крышка: EN-GJS-500-7
• Подшипниковая опора: EN-GJL-250
• Рабочее колесо: EN-GJL-250, (специальное исполнение: G-CuSn10)
• Вал: 1.4028
• Разделительные кольца: G-CuSn10
• Скользящее торцевое уплотнение: AQ1EGG (другие скользящие торцевые уплотнения по запросу)

Описание/конструкция

• Одноступенчатый горизонтальный насос со спиральным корпусом с подшипниковыми опорами и заменяемыми разделительными кольцами в легкоразборной конструкции
• Уплотнение вала: скользящее торцевое уплотнение согл. EN 12756 или сальник с набивкой
• Спиральный корпус с прилитыми ножками. Вал насоса установлен на радиальных шарикоподшипниках с заполнением консистентной смазкой
• Муфта вала с промежуточной втулкой

Общие указания – директивы ErP (экологический дизайн)

• Базовое значение MEI для водяных насосов с оптимальным КПД ≥ 0,70.
• КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
• При различных рабочих точках данный водяной насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
• Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
