Тип

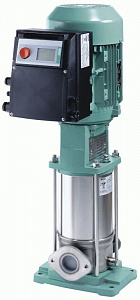

Нормальновсасывающий многоступенчатый насос
Применение
- Водоснабжение и повышение давления
- Применение в промышленности
- Моечные и оросительные установки
- Использование дождевой воды
- Контуры охлаждающей и холодной воды
Особенности/преимущества продукции
- Эргономичная, компактная блочная конструкция
- Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)
Технические характеристики
- Минимальный индекс эффективности (MEI) ≥ 0,4
- Подключение к сети 1~230 В (±10 %), 50 Гц или в качестве опции 220 В (±10 %), 60 Гц
- Подключение к сети 3~230 В (±10 %), 50 Гц (Δ), в качестве опции 220 В (±10 %), 60 Гц (Δ), 400 В (±10 %), 50 Гц (Y) или в качестве опции 380 В (±10 %), 60 Гц (Y)
- Температура перекачиваемых жидкостей от -15 до +90 °C
- Рабочее давление макс. 10 бар или 16 бар – в зависимости от типа
- Макс. входное давление 6 бар или макс. 10 бар в зависимости от типа
- Класс защиты IP 54
- Номинальные внутренние диаметры патрубков в зависимости от типа – Rp 1, Rp 1¼ или Rp 1½
- Индекс минимальной эффективности (MEI): ≥0,1
Оснащение/функции
- Насос во встраиваемом исполнении
- Гидравлическая часть из нерж. стали 1.4301, корпус насоса из серого чугуна EN‐GJL‐250
- Фланцы овальной формы
- Однофазный или трехфазный электродвигатель
- Электродвигатель однофазного тока со встроенным термическим реле электродвигателя
Материалы
- Рабочие колеса из нержавеющей стали 1.4301
- Секции из нержавеющей стали 1.4301
- Вал нержавеющая сталь 1.4404
- Уплотнение из EPDM
- Крышка корпуса EN‐GJL‐250 (с катафорезным покрытием)
- Нижняя часть корпуса EN‐GJL-250 (с катафорезным покрытием)
- Скользящее торцовое уплотнение из SiC/графита
- Подшипники из карбида вольфрама
Комплект поставки
- Насос
- Ответные фланцы овальной формы от Rp 1 до Rp 1 1/2
- Инструкция по монтажу и эксплуатации
Общие указания – директивы ErP (экологический дизайн)
- Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
- На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
