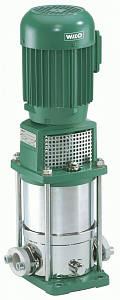

Нормальновсасывающий многоступенчатый насос MVIL303-16/E/3-400-50-2

Тип

Нормальновсасывающий многоступенчатый насос

Применение

• Водоснабжение и повышение давления
• Применение в промышленности
• Моечные и оросительные установки
• Использование дождевой воды
• Контуры охлаждающей и холодной воды

Особенности/преимущества продукции

• Эргономичная, компактная блочная конструкция
• Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)

Технические характеристики

• Минимальный индекс эффективности (MEI) ≥ 0,4
• Подключение к сети 1~230 В (±10 %), 50 Гц или в качестве опции 220 В (±10 %), 60 Гц
• Подключение к сети 3~230 В (±10 %), 50 Гц (Δ), в качестве опции 220 В (±10 %), 60 Гц (Δ), 400 В (±10 %), 50 Гц (Y) или в качестве опции 380 В (±10 %), 60 Гц (Y)
• Температура перекачиваемых жидкостей от -15 до +90 °C
• Рабочее давление макс. 10 бар или 16 бар – в зависимости от типа
• Макс. входное давление 6 бар или макс. 10 бар в зависимости от типа
• Класс защиты IP 54
• Номинальные внутренние диаметры патрубков в зависимости от типа – Rp 1, Rp 1¼ или Rp 1½
• Индекс минимальной эффективности (MEI): ≥0,1

Оснащение/функции

• Насос во встраиваемом исполнении
• Гидравлическая часть из нерж. стали 1.4301, корпус насоса из серого чугуна EN‐GJL‐250
• Фланцы овальной формы
• Однофазный или трехфазный электродвигатель
• Электродвигатель однофазного тока со встроенным термическим реле электродвигателя

Материалы

• Рабочие колеса из нержавеющей стали 1.4301
• Секции из нержавеющей стали 1.4301
• Вал нержавеющая сталь 1.4404
• Уплотнение из EPDM
• Крышка корпуса EN‐GJL‐250 (с катафорезным покрытием)
• Нижняя часть корпуса EN‐GJL-250 (с катафорезным покрытием)
• Скользящее торцовое уплотнение из SiC/графита
• Подшипники из карбида вольфрама

Комплект поставки

• Насос
• Ответные фланцы овальной формы от Rp 1 до Rp 1 1/2
• Инструкция по монтажу и эксплуатации

Общие указания – директивы ErP (экологический дизайн)

• Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
• КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
• При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
• Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
• На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
