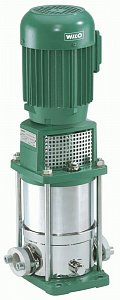

Нормальновсасывающий многоступенчатый насос MVI103-1/16/E/3-400-50-2

Тип

Нормальновсасывающий многоступенчатый насос

Применение

• Водоснабжение и повышение давления
• Системы пожаротушения
• Подача воды в котлы
• Промышленные циркуляционные системы
• Производственные технологии
• Контуры циркуляции охлаждающей воды
• Моечные и дождевальные установки

Особенности/преимущества продукции

• Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
• Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)

Технические характеристики

• Минимальный индекс эффективности (MEI) ≥ 0,4
• Электроподключение:
  • 1~230 В (±10 %), 50 Гц или в качестве опции 220 В (±10 %), 60 Гц (до 1,5 кВт); только MVI 1. – 8..
  • 3~230 В (±10 %), 50 Гц (Δ) или в качестве опции 220 В (±10 %), 60 Гц (Δ) до 4,0 кВт, 400 В (±10 %), 50 Гц (Y) или в качестве опции 380 В (±10 %), 60 Гц (Y) или 460 В (±10 %), 60 Гц (Y) от 4,0 кВт
• Температура среды: от -15 до +120 °C с уплотнением из EPDM (от -15 до +90 °C с уплотнением из FKM)
• Рабочее давление макс. 16/25 бар
• Макс. входное давление 10 бар
• Класс защиты IP 55
• Фланцевые соединения:
  • MVI 1.. – 8.., PN 16; овальный фланец (G1 – G2)
  • MVI 1.. – 8.., PN 25: фланец круглой формы (DN25 – DN40)
• MVI 1.. – 8.., PN 25: в качестве опции с соединениями Victaulic
• MVI 70../95.. PN 16/PN25: фланец круглой формы (DN 100)
• Индекс минимальной эффективности (MEI): ≥0,1

Оснащение/функции

• Встраиваемый насос из нержавеющей стали (только от MVI 1.. до 8..)
• MVI 1.. до 8..: Исполнение PN16 с овальным фланцем; PN25 с фланцем круглой формы
• MVI 70.. и 95..: Исполнение PN16; PN25 с фланцами круглой формы
• Стандартный электродвигатель IEC IE2

Материалы

MVI 1.. до 8..:

• Рабочие колеса и секции из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
• Корпус насоса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
• Вал, в зависимости от типа, из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
• Уплотнение EPDM (EP 851)/FKM (витон)
• Крышка корпуса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
• Нижняя часть корпуса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Трубный кожух из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
• Подшипники из карбида вольфрама
• Фундаментальная рама из серого чугуна EN-GJL-250

MVI 70../95..:

• Рабочие колеса из нержавеющей стали 1.4408
• Секции из нержавеющей стали 1.4301
• Корпус насоса EN-GJL-250
• Вал из нержавеющей стали 1.4057
• Уплотнение из EPDM (EP 851)
• Крышка корпуса из нержавеющей стали 1.4301
• Нижняя часть корпуса из нержавеющей стали 1.4301
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301
• Подшипники из карбида вольфрама

Комплект поставки

• Многоступенчатый высоконапорный центробежный насос MVI
• MVI 1.. – 8..: овальные ответные фланцы с соответствующими винтами и уплотнительными кольцами круглого сечения (тип PN16) или шпильками и уплотнениями при использовании контрфланца (вариант PN25 с фланцем круглой формы)
• MVI 70../95..: шпильки и уплотнения при использовании контрфланца (PN16 и PN25 с фланцем круглой формы)
• Инструкция по монтажу и эксплуатации

Общие указания – директивы ErP (экологический дизайн)

• Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
• КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
• При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
• Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
• На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
