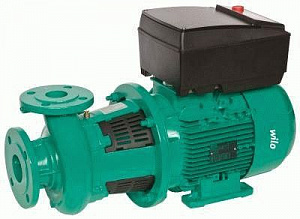

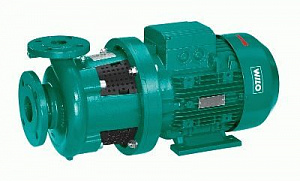

Электронно регулируемый насос с сухим ротором BL-E 100/220-7.5/4-R1

Тип

Электронно регулируемый насос с сухим ротором в блочном исполнении с фланцевым соединением и автоматической регулировкой мощности.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Особенности/преимущества продукции

• Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
• Опциональные интерфейсы для связи с шиной посредством подключаемых IF-модулей
• Простое управление благодаря проверенной технологии «красная кнопка» и дисплею
• Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
• Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)

Технические характеристики

• Минимальный индекс эффективности (MEI) ≥ 0,4
• Допустимый диапазон температур от -20° C до +140° C
• Сетевое подключение
• • 3~440 В -5/±10 %, 50/60 Гц
  • 3~400 В ±10 %, 50/60 Гц
  • 3~380 В -5/±10 %, 50/60 Гц
• Класс защиты IP 55
• Номинальный внутренний диаметр от DN 32 до DN 125
• Макс. рабочее давление 16 бар (120 °C)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:

• Скользящее торцовое уплотнение
• Фланцевое соединение со штуцером для замера давления R 1/8
• Фонарь
• Муфта
• Привод со встроенной электронной системой регулирования частоты вращения

Материалы

• Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опционально: чугун с шаровидным графитом EN-GJS-400-18-LT
• Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: Бронза CuSn 10
• Вал: 1.4122
• Скользящее торцевое уплотнение: AQEGG, другие скользящие торцевые уплотнения по запросу

Оснащение/функции

Режимы работы

• Δp‐c для постоянного перепада давления (только с внешним DDG)
• PID-Control
• Ручной режим управления (n=постоянный)

Панель ручного управления

• «Красная кнопка» и дисплей

Ручное управление

• Настройка требуемого перепада давления
• Настройка частоты вращения (ручное переключение)
• Настройка режимов работы
• Настройка ВКЛ./ВЫКЛ. насоса
• Конфигурация все рабочих параметров
• Квитирование ошибок.

Внешнее управление

• Управляющий вход «Выкл. по приоритету»
• Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
• Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

• Обобщенная сигнализация неисправности SSM
• Обобщенная сигнализация рабочего состояния SBM

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
• Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подключения к автоматизированной системе управления зданием

Функции защиты

• Полная защита электродвигателя со встроенной электронной системой отключения
• Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)

• Режим работы «основной/резервный» (автоматическое переключение при неисправности)
• Основной/резервный режим работы, смена насосов через 24 часа
• Режим параллельной работы двух насосов

Комплект поставки

• Насос
• Инструкция по установке и эксплуатации

Опции

• Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
• Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
• Вариант ...-S1/S2 с особым скользящим торцовым уплотнением (за отдельную плату)

Принадлежности

• Консоли с крепежным материалом для монтажа на фундаменте
• IR-монитор, IR-модуль
• IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
• IF-модуль LON для соединения с сетью LONWORKS
• IF-модуль BACnet
• IF-модуль Modbus
• IF-модуль CAN
• Система регулирования VR-HVAC
• Система регулирования CCe-HVAC
• Система регулирования SCe-HVAC
• Дифференциальный датчик давления (DDG)

Общие указания – директивы ErP (экологический дизайн)

• Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
• КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
• При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
• Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
• На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
