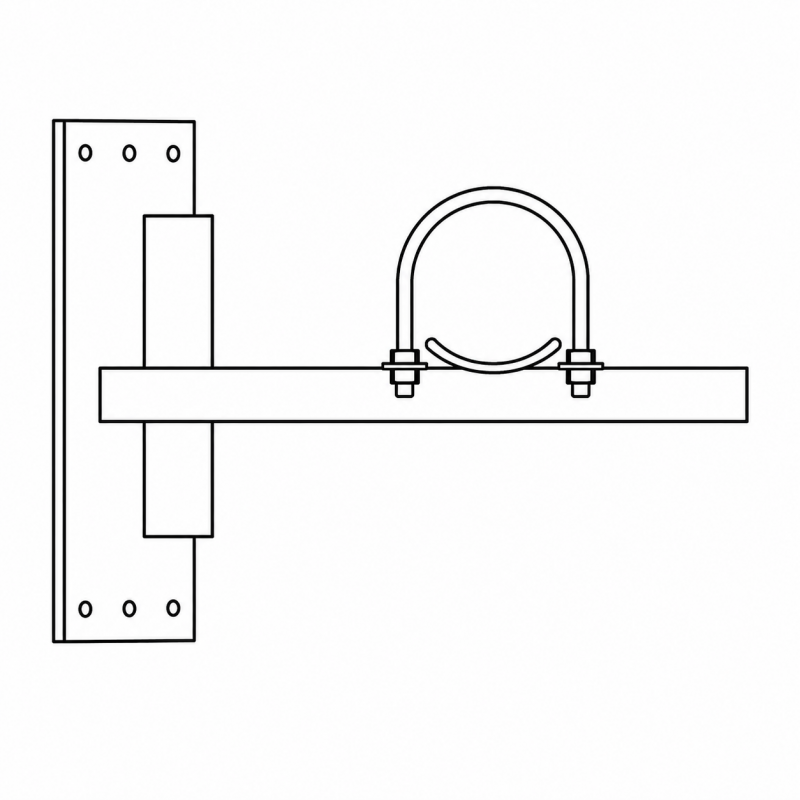

Опора 100 А14Б 345.000

Индустриальная хомутовая опора 100 А14Б 345.000 спроектирована для фиксации элементов технологических трубопроводных систем с номинальным условным проходом Ду 100. Фактический наружный диаметр сопрягаемой трубы составляет 108 мм. Изделие изготавливается в строгом соответствии с чертежами и стандартами серии 345.000. Главная задача данной металлоконструкции — надежное удержание трубного участка в проектном положении и защита магистрали от внешних и внутренних силовых воздействий. Прочный штампосварной корпус из конструкционной углеродистой стали (ст3сп или сталь 20) обеспечивает безопасную эксплуатацию узла при рабочем давлении среды до 4,0 МПа и температуре транспортируемого продукта до +450 °C.

Технические особенности и преимущества изделия

• Высокая несущая способность корпуса позволяет выдерживать значительные вертикальные и продольные нагрузки от веса заполненной трубы 108 мм.
• Конструктивное исполнение по серии 345.000 гарантирует точную геометрию соприкосновения ложемента с поверхностью трубопровода.
• Заводская антикоррозийная обработка металлических поверхностей минимизирует риски питтинговой и атмосферной коррозии.
• Применение сертифицированных метизов исключает ослабление резьбовых соединений хомута при долговременной вибрации.

Область применения металлоконструкции

Основное назначение хомутовой опоры Ду 100 — обустройство магистральных сетей горячего и холодного водоснабжения, систем центрального отопления и технологических продуктопроводов на предприятиях нефтехимического, металлургического и газового сектора. Металлоизделие монтируется на стальные эстакады, несущие балки или бетонные основания, обеспечивая стабильность и долговечность всей инженерной сети.
