Тип

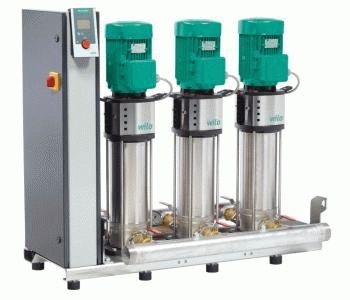

Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 - 4 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix VE, где каждый насос оснащен встроенным частотным преобразователем с воздушным охлаждением, включая Smart Controller SCe
Применение
- Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
- Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
- Надежная система за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix VE со встроенным частотным преобразователем
- Широкий диапазон регулирования от 25 Гц до макс. 60 Гц
- Вся система оптимизирована по потере давления
- Встроенная система распознавания сухого хода с автоматическим отключением посредством регулирующей электроники электродвигателя
- Максимальное качество регулирования благодаря использованию прибора управления SCe с ЖК-дисплеем, удобству навигации и настройки поворотной кнопкой
Технические характеристики
- Подключение к сети 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
- Температура перекачиваемой жидкости макс. +50 °C (по заказу +70 °C)
- Макс. температура окружающей среды 40 °C
- Рабочее давление 16 бар (по заказу 25 бар)
- Входное давление 10 бар
- Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½" - DN 200
- Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½" - DN 200
- Диапазон частоты вращения 1500-3770 1/мин
- Класс защиты: IP 54 (прибор управления SCe)
- Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
- Допустимые перекачиваемые среды (другие среды по запросу):
- Питьевая и подогретая питьевая вода
- Охлаждающая вода
- Вода для пожаротушения
Указание по перекачиваемым средам: Допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)
Оснащение/функции
- 2–4 насоса на установку серий Helix VE 2 ― Helix VE 52, со стандартным электродвигателем, эквивалентным IE2, и бесступенчатым регулированием посредством частотного преобразователя, встроенного в каждый насос
- Автоматическая система управления насосом посредством контроллера Smart Controller SCe
- Детали, контактирующие с водой, не подвержены коррозии
- Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
- Запорная арматура на стороне всасывания и напорной стороне каждого насоса
- Обратный клапан на напорной стороне каждого насоса
- Мембранный напорный бак 8 л, PN16, напорная сторона
- Датчик давления, напорная сторона
- Манометр, напорная сторона
- В качестве опции с защитой от сухого хода и манометром, всасывающая сторона
Описание/конструкция
- Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума, и встроенными подъемными механизмами. Другие исполнения – по запросу.
- Система трубопроводов: Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
- Насосы: применяется от 2 до 4 параллельно включенных насосов серий Helix VE 2 ― V 52. Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали насоса, контактирующие с перекачиваемой средой, выполнены для серий Helix V 2 ― Helix V 16 из нержавеющей стали, для серий Helix V 22 ― Helix V 52 — из нержавеющей стали/серого чугуна с катафоретическим покрытием; другие исполнения — по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью
- Арматура: каждый насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
- Мембранный напорный бак 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807.
- Датчик давления: От 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера Comfort SC
- Индикация давления: с помощью манометра (ø 63 мм), расположенного со стороны конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера Smart SC
- Прибор управления/регулятор: В серийном исполнении установка оснащается контроллером Smart SC
Материалы
Helix VE 2 ― Helix VE 16
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4301
Helix VE 22 ― Helix VE 52
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN‐GJL 250 с катафоретическим покрытием
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4301
Комплект поставки
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
