Тип

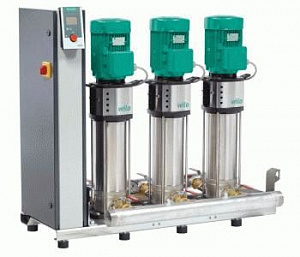

Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 - 4 параллельно подключенными и вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix V, вкл. контроллер Smart SC (предлягается с частотным преобразователем FC и без него)
Применение
- Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
- Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
- Прочная система, соответствующая DIN 1988 (EN 806)
- 2 - 4 параллельно подключенных, вертикальных высоконапорных центробежных насосов серии Helix V из нержавеющей стали
- Высокоэффективная гидравлическая часть насоса
- Вся система оптимизирована по потере давления
- Прибор управления/регулирования SC, с возможностью передачи данных для контроля состояния установки, ЖК-дисплеем, удобной навигацией и настройкой с помощью поворотной кнопки, с частотным преобразователем (или без него) для бесступенчатого регулирования главного насоса
Технические характеристики
- Подключение к 3-фазной сети 230 В/400 В ± 10%, 50 Гц
- Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
- Макс. температура окружающей среды 40 °C
- Рабочее давление 16 бар (по заказу 25 бар)
- Входное давление 10 бар
- Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½" - DN 200
- Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½" - DN 200
- Частота вращения 2850 об/мин
- Класс защиты IP 54 (прибор управления SC)
- Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
- Допустимые перекачиваемые среды (другие среды по запросу):
- питьевая и подогретая питьевая вода
- охлаждающая вода
- вода для пожаротушения
Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)
Оснащение/функции
- 2-4 насоса на установку серий Helix V 4 ― Helix V 52 со стандартным электродвигателем класса IE2 , от 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
- Автоматическая система управления насосом посредством контроллера Smart SC Исполнение Smart FC оснащено дополнительным частотным преобразователем в распределительной коробке
- Детали, контактирующие с водой, не подвержены коррозии
- Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума, подводку кабеля и встроенный подъемный механизм
- Запорная арматура на стороне всасывания и напорной стороне каждого насоса
- Обратный клапан на напорной стороне каждого насоса
- Мембранный напорный бак 8 л, PN16, напорная сторона
- Датчик давления, напорная сторона
- Манометр, напорная сторона
- В качестве опции с защитой от сухого хода с манометром, всасывающая сторона
Описание/конструкция
Helix V 4 ― Helix V 16
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4301
Helix V 22 ― Helix V 52
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN‐GJL 250 с катафоретическим покрытием
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4301
Комплект поставки
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
