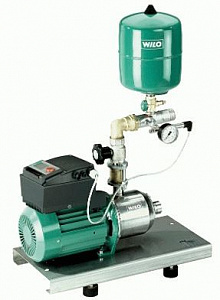

Установки водоснабжения COR-1MVIE5204/VR

Тип

Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения

Применение

• Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
• Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

• Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии MVIE со встроенным воздухоохлаждаемым частотным преобразователем
• Широкий спектр гидравлических характеристик благодаря использованию всех насосов серии MVIE
• Чрезвычайно широкий диапазон регулирования частоты частотного преобразователя
• Встроенная полная защита мотора посредством датчиков PTC
• Встроенная система распознавания сухого хода с автоматическим отключением при прекращении подачи воды в соответствии с мощностными характеристиками электроники регулирования мотора
• Установки, отвечающие требованиям заказчика, по заказу

Технические данные

• Подключение к сети 3~400 В, 50/60 Гц или в зависимости от типа также 1~230В, 50/60Гц
• Температура перекачиваемой жидкости макс. 60 °C
• Рабочее давление 16 бар
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны всасывания Rp 1¼ - Rp 2
• Номинальный внутренний диаметр для подсоединения с напорной стороны Rp 1¼ - Rp 1½
• Класс защиты IP 54

Оснащение/функции

• 1 насос серии MVIE со стандартным мотором IEC и режимом бесступенчатой регулировки через встроенный частотный преобразователь
• Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
• Система трубопроводов из нержавеющей стали1.4571
• Запорная арматура с напорной стороны
• Обратный клапан с напорной стороны
• Мембранный напорный бак, 8-литровый, PN 16

Описание/конструкция

• Фундаментная рама: Оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571 с напорной стороны, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется по одному насосу серий MVIE 16.., 32.. или 52.. (мощность мотора макс. до 7,5 кВт); благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 26 Гц до макс. 65 Гц; все части насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301
• Арматура: каждый насос с напорной стороны имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения из POM с допуском DVGW в корпусе из CuZn
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn, Ni с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807

Материалы

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса из нержавеющей стали 1.4301/1.4404 или серого чугуна
• Вал из нержавеющей стали 1.4057/1.4404
• Уплотнения из EPDM (EP851)/Viton
• Скользящее торцевое уплотнение из карбида вольфрама/графита / SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса EN-GJL-250

Объем поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
