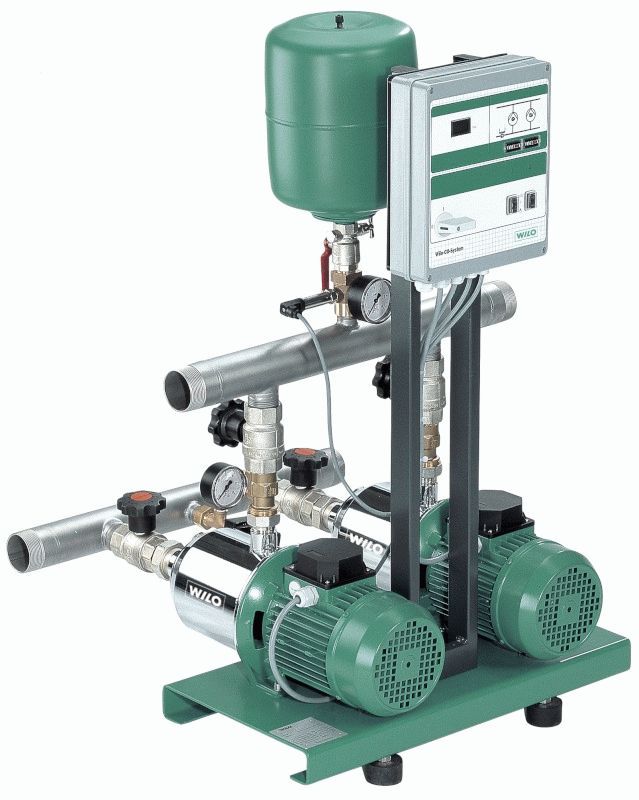

Установка для водоснабжения CO-4MHI404/ER-EB-R

Тип

Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими горизонтальными высоконапорными центробежными насосами из нержавеющей стали

Применение

• Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

• Компактная установка с оптимальным соотношением цены и качества, отвечающая требованиям нормы DIN 1988
• 2-4 параллельно включенных горизонтальных высоконапорных центробежных насоса серии MHI, полностью выполненных из нержавеющей стали
• простая установка и надежность в эксплуатации благодаря встроенным приборам управления ER 2 - ER 4
• Установки, отвечающие требованиям заказчика, по заказу

Технические данные

• Расход Qмакс. 75 м³/ч
• Высота подачи Hмакс. 60 м
• Подключение к сети 3~230 В/400 В, 50 Гц
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями EVU
• Температура перекачиваемой среды макс. 50 °C
• Рабочее давление 10 бар
• Входное давление 6 бар
• Номинальный внутренний диаметр для подсоединения R 2, R 2½, R 3
• Класс защиты IP 44

Оснащение/функции

• 2-4 насоса на установку
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Система трубопроводов из нержавеющей стали1.4571
• Шаровой запорный кран/кольцевой запорный клапан на каждом насосе, со всасывающей и напорной сторон
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN 16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр (со стороны подводящего трубопровода) приобретается опционально
• Манометр (со стороны отводящего трубопровода)
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

• Фундаментная рама: оцинкованная, с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции; другие исполнения по запросу
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
• Насосы: 2–4 параллельно расположенных насоса серий MHI 2, MHI 4, MHI 8 и MHI 16; все части, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301
• Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения с напорной стороны
• Мембранный напорный бак: 8 л/PN 16 со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Economy-регулятора
• Индикация давления: через манометр ø 63 мм со стороны конечного давления
• Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER 2-4

Материалы

• Рабочие колеса: нержавеющая сталь 1.4301/1.4404
• Секции: нержавеющая сталь 1.4301/1.4404
• Корпус насоса: нержавеющая сталь 1.4301/1.4404
• Вал: нержавеющая сталь 1.4404
• Уплотнение: EPDM (EP 851)/Viton
• Крышка корпуса: 1.4301/1.4404
• Скользящее торцевое уплотнение: графит/карбид вольфрама
• Напорный кожух: 1.4301/1.4404
• Подшипники: Карбид вольфрама
• Основание насоса: Алюминий

Объем поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
