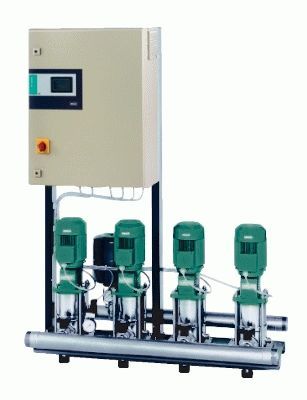

Установка для водоснабжения CO-2MVI204/ER-EB-R

Тип

Установка повышения давления с 2–6 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали

Применение

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

• Комфортабельная система с высоконапорными центробежными насосами из нержавеющей стали серии MVI, отвечающими всем требованиям нормы DIN 1988
• 2-6 параллельно подключенных вертикальных высоконапорных центробежных насосов серии MVI со стандартными моторами IEC
• Комфортабельный прибор управления/регулирования „CC“, с программируемым управлением через микропроцессор и работающим в графическом режиме сенсорным дисплеем, с вводом рабочих параметров через меню; при использовании установок COR с частотными преобразователями для регулирования частоты вращения основного насоса
• Установки, отвечающие требованиям заказчика, по заказу

Технические данные

• Подключение к сети 3~230 В/400 В, 50 Гц
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения
• Температура перекачиваемой жидкости макс. 70 °C
• Рабочее давление 16 бар
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения с напорной стороны R 2 - DN 250
• Класс защиты IP 54

Оснащение/функции

• 2-6 насосов на установку
• Автоматическое управление насосами через CC-контроллер
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Система трубопроводов из нержавеющей стали 1.4571
• Шаровой запорный кран/кольцевой запорный клапан на каждом насосе, со всасывающей и напорной сторон
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр (со стороны подводящего трубопровода) приобретается опционально
• Манометр (со стороны отводящего трубопровода)
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

• Фундаментная рама: оцинкованная, с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции; другие исполнения по запросу
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 6 параллельно включенных насосов серии MVI 2 – MVI 95; все части этих насосов, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301 или 1.4301 или, соответственно, начиная от MVI 16.. из серого чугуна; катафорезное покрытие или, соответственно, нержавеющая сталь 1.4408 по запросу
• Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW или кольцевые запорные клапаны и клапан обратного течения с напорной стороны из POM с допуском DVGW в корпусе из CuZn/1.4408
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort-контроллера
• Индикация давления: со стороны подводящего и отводящего трубопроводов через манометр (ø 63 мм); дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее Comfort-контроллера
• Прибор управления/регулятор: в серийном исполнении установка оснащается Comfort-регулятором CC; COR дополнительно с частотным преобразователем

Материалы

MVI 1.. до 16..-6

• Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал в зависимости от типа из нержавеющей стали 1.4301/1.4404
• Уплотнение из EPDM (EP 851)/Viton
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса EN-GJL-250

MVI 16.. – 95..

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса EN-GJL-250/1.4404
• Вал в зависимости от типа из нержавеющей стали 1.4057/1.4404
• Уплотнение из EPDM (EP 851)/Viton
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса в зависимости от типа EN-GJL-250 / 1.4408

Объем поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
