Тип

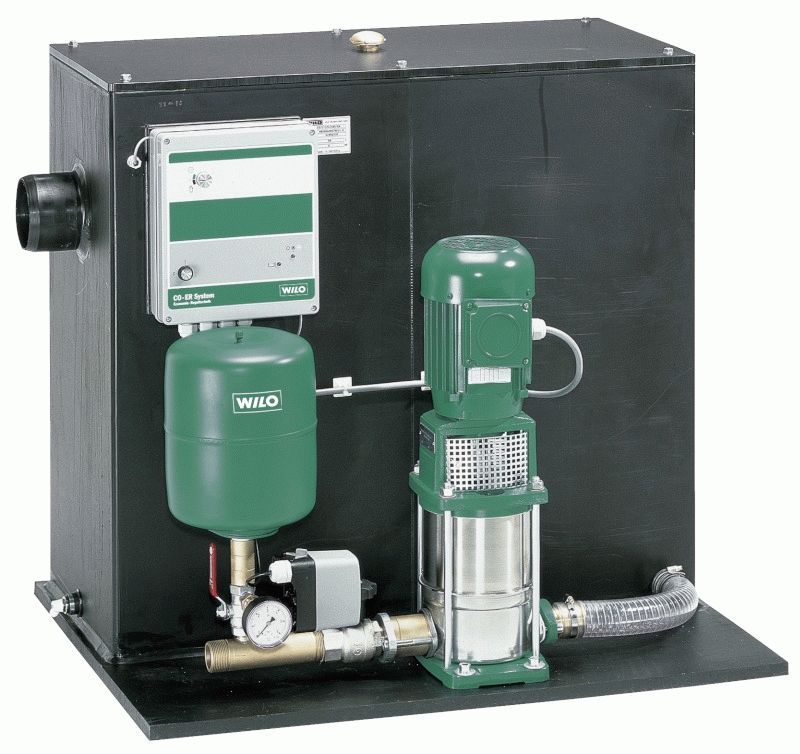

Установка водоснабжения с разделением системы и нормальновсасывающим высоконапорным центробежным насосом
Применение
- Автоматическая система водоснабжения с приемным резервуаром для прямого подключения к общественной сети водоснабжения
- Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
- Компактная, готовая к подключению установка для применения в сферах, где требуется разделение системы
- Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVI
- Простая настройка и надежность в эксплуатации благодаря использованию прибора управления ER-1
Технические характеристики
- Подключение к 3-фазной сети 230/400 В ±10 %, 50 Гц (другие исполнения по запросу)
- Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
- Температура окружающей среды макс. 40 °C
- Рабочее давление 16 бар
- Входное давление 6 бар
- Ступени давления переключения 6/10/16 бар
- Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1¼”
- Номинальный внутренний диаметр для подсоединения со стороны подвода R 1¼”
- Частота вращения 2900 об/мин
- Класс защиты IP 41
- Коммутационная способность P2 макс. при макс. 10 A = 4 кВт (при > 4 кВт последовательно включаемом электромеханическом блоке питания)
- Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
- Допустимые перекачиваемые среды (другие среды по запросу):
- чистая вода без осаждающихся веществ;
- бытовая, холодная, охлаждающая и дождевая вода;
- питьевая вода;
- вода для пожаротушения
Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
Оснащение/функции
- 1 насос серии MVI
- Макс. число секций: 10
- Полиэтиленовый приемный резервуар с естественной вентиляцией (120 л)
- Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
- Запорная арматура с напорной стороны
- Обратный клапан с напорной стороны
- Приемный резервуар с поплавковым клапаном и поплавковым выключателем
- Мембранный напорный бак 8 л, PN16, с напорной стороны
- Защита от сухого хода
Описание/конструкция
- Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из PE, с полной разводкой трубопроводов, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с сухим ротором (серия MVI) и полностью смонтированный и готовый к подключению прибор управления ER‐1.
- Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
- Прибор управления: в серийном исполнении установка оснащается Economy‐регулятором ER-1
Материалы
- Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404
- Корпус насоса из нержавеющей стали 1.4301/1.4404
- Вал из нержавеющей стали 1.4301/1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Основание насоса EN‐GJL‐250
- Система трубопроводов из нержавеющей стали 1.4571
Комплект поставки
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
Указание
Специальные исполнения, например, для полностью обессоленной воды, для работы на всасывание и т.п. - по запросу.
Указания по выбору и монтажу
Входное давление
При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0
Только для установок пожаротушения
Исполнение согласно DIN 1988 (EN 806), часть 5+6
При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!
Ориентировочный срок поставки на Центральный склад: от 4-х до 6-ти недель
