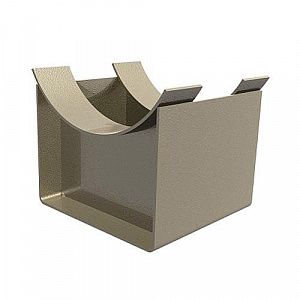

Опора 89-ТО-А1
Опоры ТО
ОСТ 36-146-88 указывается на неподвижные и подвижные опоры металлических трубопроводов на Ру до 10 МПа. ОСТ не указывается на опоры трубопроводов с хладоносителями и хладагентами, трубопроводов станций электрических, а также трубопроводов, монтируемых в пучинистых и вечномерзлых грунтах.
ОСТ 36-146-88 устанавливает основные параметры, классификацию, размеры, комплектность, технические требования, правила приемки, требования к маркировке, методы испытаний, транспортированию, упаковке, указания по монтажу хранению, и гарантии производителя на неподвижные опоры и подвижные опоры трубопровода.
Опоры стальных трубопроводов изготавливаемых Северо-Западным Заводом Металлоконструкций классифицируются по назначению, конструкции и применяемости.
Использованием хомутовых опор рекомендуется при наличии угловых деформаций трубопровода.
Применение в опорах накладок или подушек определяется с учетами размера трубопровода и внешних нагрузок.
Основные параметры и размеры- Опоры предназначены для крепления труб из низколегированной и углеродистой стали при строительстве технологического трубопровода с наружным диаметром от 18,00 до 1 420,00 мм, перемещающих вещества с температурами от нуля до четырехсот пятидесяти градусов Цельсия и условными давлениями Ру до десяти МПа при температурах окружающей среды до минус семидесяти градусов Цельсия.
- Размеры, конструкция, допускаемые расчетные нагрузки и масса опор по ОСТ 36-146-88 соответствуют указанным на чертежах.
- Величины боковых и осевых допускаемых нагрузок расчетных указаны при условиях отсутствий изгибающих внешних моментов.
- Пределы использования опор по нагрузкам, допускаемым для трубопровода, прокладываемого в сейсмическом районе, устанавливается проектными организациями.
- Коды ОКП указаны в справочных приложениях №1 ОСТ 36-146-88.
- Методики расчетов опор на прочности привидятся в справочных приложениях №2 ОСТ 36-146-88.
- Опоры трубопроводов производятся в соответствии с требованиями ОСТ 36-146-88 по чертежам, утвержденных в установленных порядках.
- Виды климатических исполнений по ГОСТ 15150-69 указываются в чертежах и бланке заказа изделия.
- Свойства и качество материалов для производства опор в обязательном порядке подтверждается сертификатами. Отводы трубчатые крутоизогнутых отводов – тип ТО
- Опора 426 – ТО – А1 – 20 – ОСТ 36-146-88
- Опора 426 – ТО – А1О – 20 – ОСТ 36-146-88
Для опор с отверстиями в плите в обозначении исполнения после цифр добавляется «О».
Пример условного обозначения опор типа ТО исполнения А1 из стали 20 для трубопровода Дн=426 мм:
То же с отверстиями в плите:
