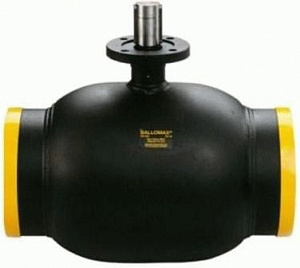

Шаровой стальной кран сварка/сварка полнопроходной, с ИСО-фланцем, Ду 125-500 Ру 25, Broen Ballomax

Шаровой кран стальной полнопроходной, присоединяемый сваркой и оснащенный ISO-фланцем, представляет собой высоконадежную запорную арматуру для ответственных участков трубопроводов. Его основное назначение — полное перекрытие потока рабочей среды в системах, работающих под высоким давлением и в условиях, требующих максимальной герметичности. Конструкция крана является трехсоставной, что означает возможность его разборки для технического обслуживания, очистки или замены уплотнительных элементов без демонтажа с трубопровода.

Ключевые элементы конструкции и материалы:

• Корпус и патрубки: Изготавливаются из нержавеющей стали марки AISI 316 (CF8M) или углеродистой стали, обеспечивающей высокую прочность и коррозионную стойкость.
• Запорный элемент: Шар, производимый из нержавеющей стали AISI 316, что гарантирует его устойчивость к износу и агрессивным средам.
• Уплотнения: Седла и уплотнительные кольца выполняются из фторопласта (PTFE), графита или искусственной резины Viton, что обеспечивает длительную герметичность даже при высоких температурах.
• ISO-фланец: Стандартизированный фланец позволяет устанавливать на кран электропривод или пневмопривод для дистанционного и автоматического управления.

Преимущества и сфера применения

Данный тип кранов сочетает в себе преимущества двух видов соединений: неразъемного сварного и фланцевого. Сварное соединение гарантирует абсолютную герметичность и надежность, что особенно критично для подземных трубопроводов или систем с высоким давлением. Наличие же ISO-фланца предоставляет возможность автоматизации процесса управления без изменения конструкции самого крана.

Монтаж и эксплуатация

Монтаж крана осуществляется методом стыковой сварки (Butt Weld), что требует профессионального оборудования и навыков. Такой тип соединения создает монолитную конструкцию, не уступающую по прочности самому трубопроводу. Перед сваркой необходимо убедиться в совпадении осей крана и труб, а также защитить внутренние уплотнения от брызг металла и перегрева.

Эксплуатация крана должна проводиться в соответствии с его техническими характеристиками. Важно использовать его только для полного открытия или закрытия потока, а не для регулирования, так как это может привести к ускоренному износу уплотнительных седел. Наличие стопорного механизма на рукоятке предотвращает несанкционированное открытие или закрытие.
