Неподвижные опоры трубопроводов

В ходе строительства трубопроводов используют самые разные виды опор, а также крепежных элементов. Есть два типа опор трубопроводов: неподвижные и подвижные. Это весьма распространенные элементы конструкций, используемые в процессе прокладки труб почти всех видов.

Особенности подвижных и неподвижных опор трубопроводов

Опоры неподвижного типа используют в процессе постройки магистральных трубопроводов (как подземных, так и надземных), включая строительство в соответствии с бесканальной технологией. Такие опоры нивелируют возникающие вследствие значительных перепадов температуры нагрузки. Неподвижные опоры произведенными из листов стали металлическими конструкциями, имеющими вид трубы – стакана, предназначение которого заключается в защите от повреждений оболочки труб, а также их теплоизоляции. Основная часть нагрузки приходится на листы стали.

Между опорами трубопроводной магистрали должно быть определенное расстояние, зависящее от характеристик стоящих между опорами компенсаторов. Компенсаторы несут нагрузки, возникающие из-за удлинения трубопроводных элементов под воздействием перепадов температур.

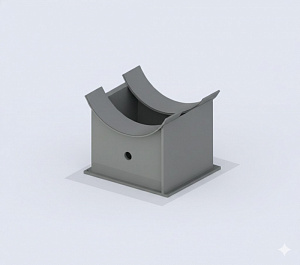

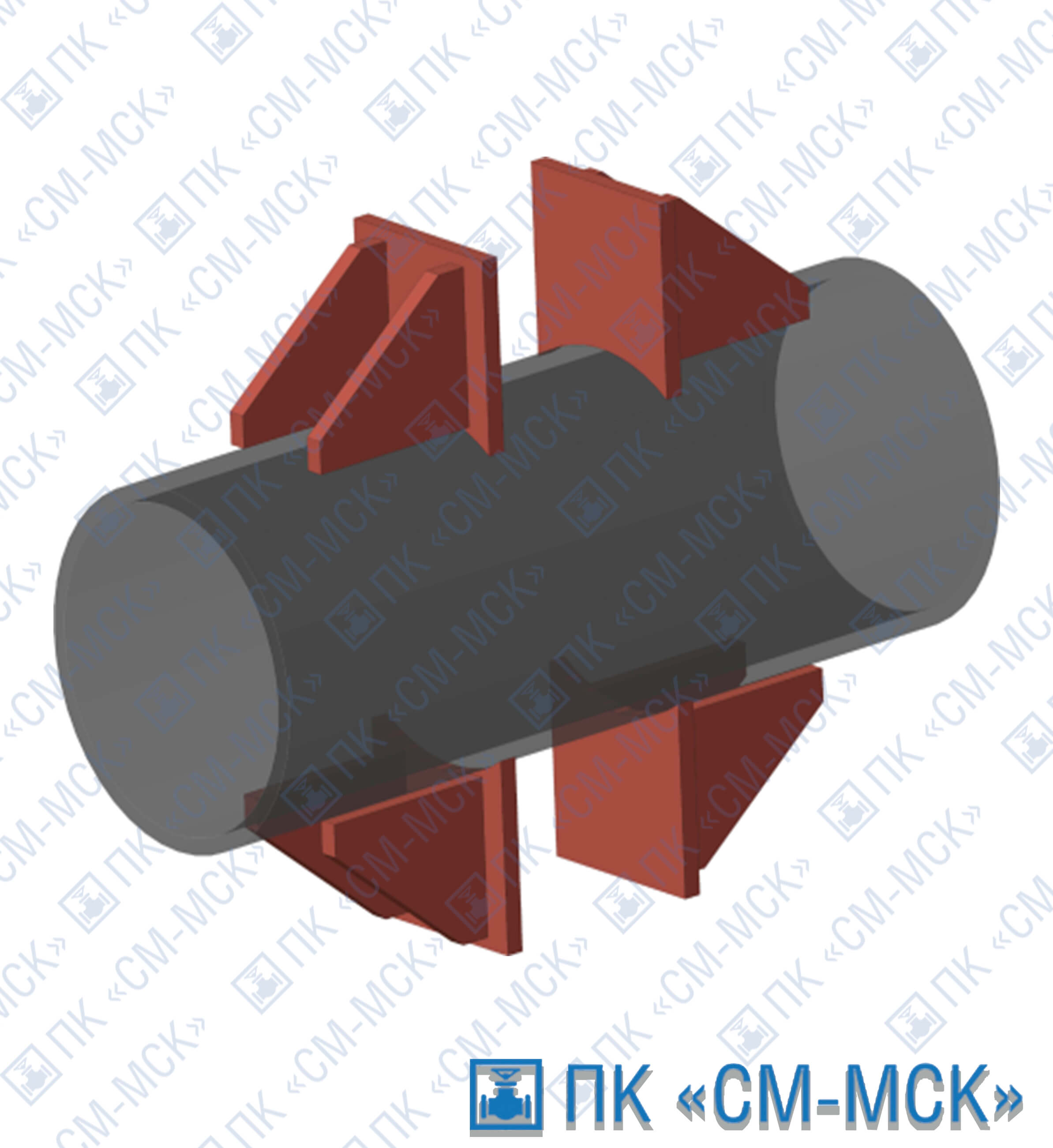

Особо важную роль они играют в трубопроводах, проложенных в северных регионах, где температурные перепады столь значительные, что порой приводят их в негодность ранее положенного времени. Промышленность России выпускает несколько типов неподвижных опор, в том числе хомутовые, безкорпусные, 2-упорные усиленные, лобовые 4-упорные, бугельные, а также лобовые 4-упорные усиленные.

Подвижные опоры не являются препятствием смещения элементов трубопровода из-за деформации вследствие перепада температур, однако хорошо поддерживают магистраль. Они воспринимают только вертикальные нагрузки, то есть нагрузки, производимые содержимым трубопровода. Эти опоры трубопровода скользят, давая возможность ему передвигаться только вдоль оси, при этом производится горизонтальная фиксация магистрали.

Отечественные компании выпускают подвижные опоры следующих типов: скользящие, хомутовые JG и хомутовые, которые предназначены для трубопроводов ОПБ2, ОПП3, другие виды этих изделий, например, катковые. Хомутовые опоры нивелируют вертикальные нагрузки (относится к боковым и осевым). В процессе прокладки труб, диаметр которых довольно значительный, применяют опоры хомутового типа, имеющие ребра жесткости.

Опоры скользящие

К числу подвижных можно отнести катковые трубопроводные опоры. Однако такая арматура не только предоставляет возможность трубам передвигаться. При помощи катков хомутовые опоры скользят вдоль направляющих. Данные опоры зачастую используют при строительстве трубопроводных магистралей, которые прокладываются в тоннелях. Они обеспечивают поддержку трубопровода путем скольжения по каткам как в стороны (обычно опоры смещаются вбок не более чем не 5 см.), так и по оси. Упоры основания, а также направляющие ограничивают передвижение опоры. Есть 1-катковые (применяются для труб, диаметр которых составляет от 194 до 1420 мм), а также 2-катковые опоры (применяются для труб, диаметр которых составляет от 720 до 1420 мм). Изготавливают опоры из отличающего пластичностью гибкого металла.
